名称：温度控制器
型号：YWK-CT
一、概述
YWK-CT温度控制器采用智能PID控制，当通过热电偶（热电阻）采集的被测温度偏离所希望的给定值时，YWK-CT温度控制器可根据测量信号与给定值的偏差进行比例（P）、积分（I）、微分（D）运算，从而控制继电器通断比率，促使测量值恢复到给定值，达到自动控制的效果；控制器还具有上、下限温度告警和继电器输出功能，性价比高，可广泛用于电力、化工、注塑、包装、食品等企业
二、型号
YWK-CTn-K-Jn, YWK-CTn-Pt100-Jn
三、技术指标
|
型 号 |
YWK-CT-K |
YWK-CT-Pt100 |
|
温度输入 |
K型热电偶 |
Pt100铂电阻 |
|
测温范围 |
0～1300℃ |
-20～600℃ |
|
辅助控制 |
J0：无报警 J1：上限报警 J2：下限报警 J3：上、下限报警 |
|
温控范围 |
全量程自由设定 |
|
报警范围 |
全量程自由设定 |
|
继电器输出触点容量 |
3A/220VAC |
|
测量误差 |
±1%±1字 |
|
工作电源 |
AC 220V±10%，50Hz |
|
功 耗 |
＜4W |
|
工作环境 |
温度：-10～50℃ 湿度：10～90%RH（无凝露） |
四、外形尺寸及安装方式
YWK-CT1：外形尺寸：72mm×72mm×100mm 盘面安装，开孔尺寸：68mm×68mm
YWK-CT2：外形尺寸：48mm×96mm×100mm 盘面安装，开孔尺寸：45mm×92mm
YWK-CT3：外形尺寸：48mm×48mm×100mm 盘面安装，开孔尺寸：45mm×45mm
五、端子排列及接线图

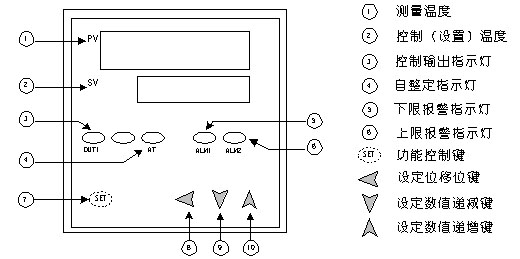

六、面板说明
1、 测量温度显示屏：(PV)在正常工作时，显示测量温度值；在进行参数设置时，显示提示符；
2、 控制（设置）温度显示屏：(SV)在正常工作时，显示控制（设置）温度值；在进行参数设置时，显示各项参数的数值；
3、主控输出指示灯：当输出主控继电器动作时，指示灯亮；当输出主控继电器复位时，指示灯灭；
4、自整定指示灯：当选择自整定运行时，指示灯亮；
5、下限报警指示灯：当测量温度低于所设置的下限温度时，指示灯亮，输出下限报警继电器动作；当测量温度高于所设置的下限温度时，指示灯灭，输出下限报警继电器复位；
6、上限报警指示灯：当测量温度高于所设置的上限温度时，指示灯亮，输出上限报警继电器动作；当测量温度低于所设置的上限温度时，指示灯灭，输出上限报警继电器复位；
7、 功能控制键：按住该键持续0.5秒，进入主控温度设置状态，主控温度设置完后，再按住该键持续0.5秒即可保存设置温度并退出主控温度设置状态；按住该键持续5秒，进入其他参数设置状态，参数设置完后，按SET键超过5秒钟后，系统将保存设置参数并退出设定状态，返回正常状态；
8、 设定位移位键：在设置状态，按住该键可选择设置参数的数位（个、十、百、千）；
9、设定数值递减键：在设置状态，按一次该键数字减一，按住不放则数字快速减；
10、 设定数值递增键：在设置状态，按一次该键数字加一，按住不放则数字快速加。
七、温控器设置及操作
主控温度设置：温控器通电后处正常工作状态，按住SET键持续0.5秒，红色显示屏显示提示符“SO”，绿色显示屏显示主控设置温度，此时，温控器进入主控温度设置状态，按移位、递增、递减键即可设置或修改主控温度。主控温度设置完后，再按住SET键持续0.5秒即可保存设置温度并退出主控温度设置状态，返回正常状态。
温控器在正常状态，按住SET键持续5秒，温控器进入第二设定区。这时，每按一次SET键，红色显示屏就变换一项提示符，绿色显示屏显示该项参数的数值，选择移位、递增、递减键即可设置或修改该项参数。以下为各项参数设置说明：
1、 下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。该参数表示告警点低于主控设定点的相差值。
2、上限偏差告警设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。该参数表示告警点高于主控设定点的相差值。
3、 比例范围设置：按SET键选择显示“P”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。“P”值越大，温控器的主控继电器输出的灵敏度越低，“P”值越小，温控器的主控继电器输出的灵敏度越高。
4、积分时间设置：按SET键选择显示“I”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。设定的积分时间越短，积分作用越强。
5、微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。仪表设定的微分时间越长，则以微分作用进行的修正越强。
6、比例周期设置：按SET键选择显示“T”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
7、自整定设置：按SET键选择显示“Aτ”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示自整定关闭，设置为“01”表示自整定启动。
8、锁参数设置：按SET键选择显示“LOK”，绿色显示屏显示锁的状态，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示不锁，设置为“01”表示只锁主控以外的参数，设置为“02”表示所有参数全锁定。参数被锁定后，别人不能修改，需修改时要解锁，即设置为“00”。
9、主控温度上限设置：按SET键选择显示“SOH”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；该参数表示主控继电器动作温度不能高于此值，否则，主控设定温度无效
10、温度修正设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。如测量值偏小2℃时，即可设置该项参数为02，若测量值偏大2℃时，即可设置该项参数为-2。
在第二设定区时，按SET键超过5秒钟后，系统将保存设置参数并退出设定状态，返回正常状态。在设定状态设定完成后，如不按正确操作退出设定状态，30秒后，系统将自动退出设定状态，你之前所设置的参数被宣布无效。
附录：
设定字符解释：
（以下字符每按一次SET键后依次出现，根据温控器不同的型号，有些功能可能不存在。） |
