名称：三相电压监控器
型号：YWD-C3U
一、概述
交流电压监控器是实现对交流三相四线系统电压信号断相、不平衡、过压、欠压的监控及三相电压的平均值测量与显示的仪器，具有响应时间快，稳定性高等特点。
1、主要特点
1）、能实时准确测量三相电压的平均值。
2）、具有断相、不平衡、过压、欠压指示、继电器接点输出等功能。
3）、具有过压及欠压临界电压的设定功能，可实现你所需的任一临界电压。
4）、采用LED显示，直观明了。
2、产品型号：
YWD-C3U
3、 主要技术指标
|
精度等级： |
1.0 |
|
输入电压： |
0～60V 0～110V 0～220V 或用户自定 |
|
输出方式： |
继电器接点容量：AC:220V(380V) 7A |
|
回差电压： |
10V（可按用户要求设定） |
|
辅助电源： |
DC:15V 24V 48V 110V 220V AC:110V 220V |
|
工频耐压： |
输入与输出，输出与电源间、输入与电源间：AC 2kV/min.1mA |
|
绝缘强度： |
≥20MΩ |
|
电源功耗： |
＜40mA（DC24V） |
|
显示： |
红色数码管（3位半） |
|
工作环境： |
温度:-10-50℃ 湿度:10-90%（无凝露 |
|
贮藏条件： |
温度:-40-70℃ 湿度:10-95%（无凝露） |
|
外形尺寸： |
110㎜×75㎜×120㎜ |
二、工作状态描述
|
LED指示灯 |
状态 |
输出接点 |
系统状态描述 |
|
不平衡
|
灭 |
断开 |
平衡状态 |
|
亮 |
闭合 |
不平衡状态（有一相电压高或低于其它相电压20%，可按用户要求设置） |
|
断相 |
灭 |
断开 |
无断相 |
|
亮 |
闭合 |
断相状态（有一相电压低于40%） |
|
过压 |
灭 |
断开 |
无过压 |
|
亮 |
闭合 |
过压状态（三相电压平均值升高10%） |
|
欠压 |
灭 |
断开 |
无欠压 |
|
亮 |
闭合 |
欠压状态（三相电压平均值下降10%） |
注意：上表中任一指示灯亮或几个同时亮时，输出继电器的常开接点闭合。
三、操作说明
1、 欠压临界点电压设定模式
将面板上的显示/设置按钮K1打到设置位置，过压/欠压按钮K2打到欠压位置，仪器进入欠压临界点电压设定模式,显示器显示的电压为欠压临界点电压值。此时用户可通过调整面板上的欠压设置旋钮自由设定欠压临界点电压值。
2、过压临界点电压设定模式
将面板上的显示/设置按钮K1打到设置位置，过压/欠压按钮K2打到过压位置，仪器进入过压临界点电压设定模式,显示器显示的电压为过压临界点电压值。此时用户可通过调整面板上的过压设置旋钮自由设定过压临界点电压值。
3、电压测量模式
将面板上的显示/设置按钮K1打到显示位置，仪器进入三相电压的平均值测量模式，显示器显示的电压为三相电压的平均值（（Va+Vb+Vc）/3）。
四、 接线与安装
1、 接线及面板图
2、安装
注意：接线时电源的正、负极性不要接反。
a) 安装环境
1）、仪表应尽量安装在干燥,通风良好并远离热源的地方。
2）、环境温度为：－10℃～50℃。
3）、电气连接线用12～14号导线。
b) PT的选择
监测器可直接连接相电压346V以下的三相四线系统。这些输入也可采用次级为220V的PT。如系统电压超过346V，则须***用PT将电压降至220V满刻度范围.
PT质量直接影响测量电压的精度，故PT须***有良好的线性和相间关系.引入PT时,如果PT的额定功率超过25W，则次级要加保险丝。在PT初级的激励下，PT次级能产生致命电压和电流。因此对装置安装和操作时，需采取安全预防措施（去掉PT保险）.
3、安装方式
可采用DIN导轨和螺钉两种安装方式.导轨宽度为35mm。螺钉大小为M4×12。

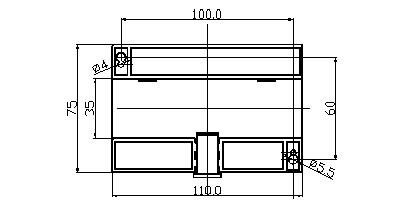

4、安装尺寸（底视图）
五、注意事项
1、 此仪器只适用于三相四线系统。
2、 完成模式设定后,将开关K1键切换到显示状态。
3、 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。 |
