名称：SWP-LCD-PID自整定控制仪
询价：025-57155258 点此订购留言
厂商：
放大图片 放大图片
SWP-LCD系列PID外给定（或阀位）控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
　　SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示，使测量值的显示更为清晰直观。
一、 主要特点
　　1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
　　2、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s

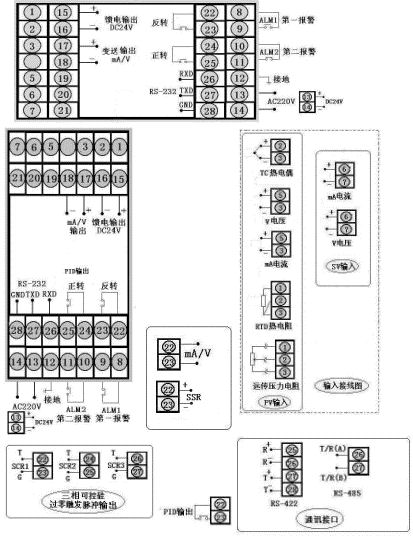

三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
型号
SWP-ND815、D825系列
接 线 图
仪表外形

　

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

 　
型号
SWP-ND815、D825系列
仪表外形

　

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、 SWP-LCD系列PID自动演算外给定（或阀位）控制仪型谱表
型 号
代 码
说 明
SWP－LCD－N
□ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
8
  　 　 　 　 　 　 　 　 　 160×80mm,80×160mm
控制作用
15
25

外给定控制
阀位控制（继电器正转反转控制）
通讯方式
□
  　 　 　 　 　 　 　 参见"通讯方式"
控制输出
□
  　 　 　 　 　 　 参见"控制输出方式"
变送输出
□
  　 　 　 　 　 参见"变送输出方式"
测量信号输入类型
□□
  　 　 　 　 参见"输入类型"
外给定信号输入类型或阀位反馈信号输入类型
□□
  　 　 　 参见"输入类型"
第一报警方式
□
  　 　 参见"报警输出方式"
第二报警方式
□
  　 参见"报警输出方式"
馈电输出
P
  DC24V馈电输出
供电方式
W
T
　
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
特殊型号或要求的，请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
　
　
　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
　
　
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
★ 控制输出方式
选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出 SSR输出 特殊规格 SOT输出
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 注1：仪表作为阀位正反转控制时，只能带一个报警，上限或下限。
★ 注2：外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。
★ 注3：阀位控制――继电器正转、反转控制输出。
★ 注4：控制输出为PID或阀位控制，变送输出为测量值对应的变送输出。
★ 型号举例：
SWP-LCD-ND815-21-08/12-HL-P-W
外给定控制，通讯方式RS－232，输出方式继电器输出，测量信号输入类型为Pt100，外给定信号输入类型为4～20Ma，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s

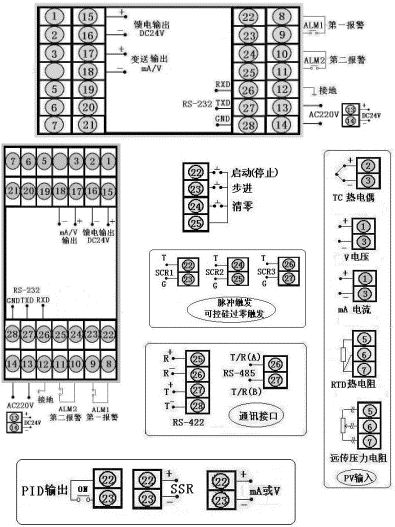

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
型号
SWP-LCD-NP系列（横式）
接 线 图
仪表外形


仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号
代 码
说 明
SWP -LCD-N
□ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表
仪表功能
P
  　 　 　 　 　 　 　 　 　 　 32段PID可编程序控制仪
外形尺寸
8
                    160×80mm（横），80×160mm（竖）
控制作用
05
  　 　 　 　 　 　 　 　 PID调节功能
通讯方式
□
  　 　 　 　 　 　 　 参见"通讯方式"
控制输出
□
  　 　 　 　 　 　 参见"控制输出方式"
变送输出
□
  　 　 　 　 　 参见"变送输出方式"
输入类型
□□
  　 　 　 　 参见"输入类型"
第一报警方式
□
  　 　 　 参见"报警输出方式"
第二报警方式
□
  　 　 参见"报警输出方式"
馈电输出
P
  　 DC24V馈电输出
供电方式
W
T
　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S

竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
频率输入　
0～10KHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
　
　
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 控制输出方式
选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出 SSR输出 特殊规格 SOT输出
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
点击次数：1889
