| 名称：SWP-LCD-R无纸记录仪表 |  | | 询价：025-57155258 点此订购留言 | | 厂商： | |  |  放大图片 | |
| SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。 |
| 一、仪表特点 |
| 1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。 |
| 2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。 |

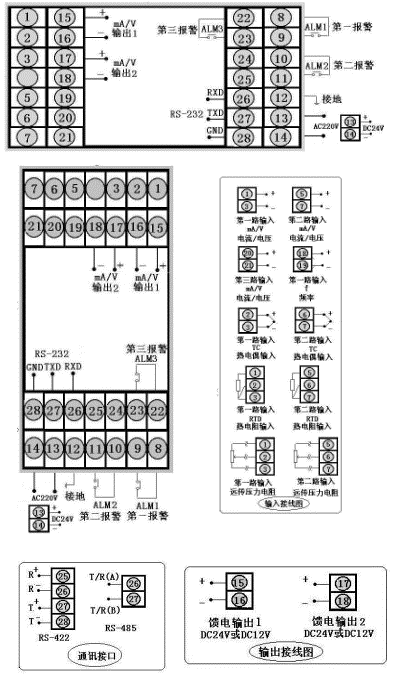

| 二、仪表外形及接线图(以下为基本配线，特殊订货参考随机接线图) |
|
型号 |
SWP-LCD-R系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76
重 量:400g
|
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g | |
| 三、SWP-LCD-R无纸记录仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LCD- |
□□□ □□-□- □-□ □□□□□□ -□ □ □ - □-□-□ |
大屏幕带背光液晶显示仪表 |
|
仪表功能 |
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
无纸记录仪表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖） |
|
输入通道 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
第一变送输出 |
□ |
|
|
|
|
|
|
|
|
|
|
参见"变送输出方式" |
|
第二变送输出 |
□ |
|
|
|
|
|
|
|
|
|
参见"变送输出方式" |
|
第一路输入类型 |
□□ |
|
|
|
|
|
|
|
|
参见"输入类型" |
|
第二路输入类型 |
□□ |
|
|
|
|
|
|
|
参见"输入类型" |
|
第三路输入类型 |
□□ |
|
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
□ |
|
|
|
|
|
参见"报警输出方式" |
|
第二报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
|
第三报警方式 |
□ |
|
|
|
参见"报警输出方式" |
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
| ★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～10KHz | |
| ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
|
| |
| ★ 变送输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
| ★ 报警方式 |
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 | |
| ★ 型号举例： |
| ①SWP-LCD-R8103-22-08-HL-W-S |
| 输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4～20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。 |
| ②SWP-LCD-R8203-83-10-LH-T |
| 8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0～10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90～265V供电（开关电源）,横表. | | | | 点击次数：1941 |  |
|
|
|
|
|
|
