名称：SWP-LCD-R无纸记录仪

询价：025-57155258 点此订购留言

厂商：

放大图片

SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。

一、仪表特点

　　1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。

　　2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。

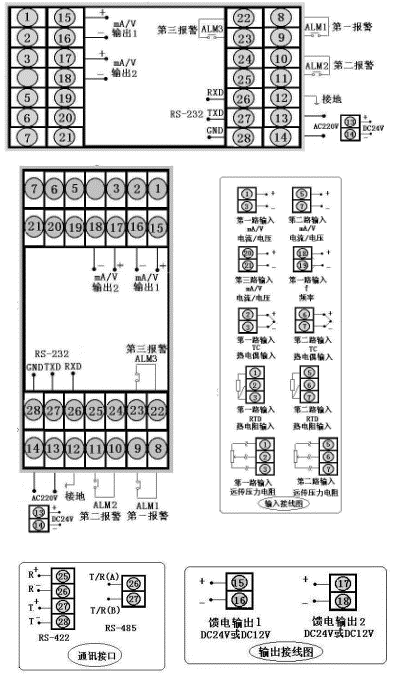

二、仪表外形及接线图(以下为基本配线，特殊订货参考随机接线图)

型号	SWP-LCD-R系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

三、SWP-LCD-R无纸记录仪型谱表

型号

代码

说明

SWP -LCD-

□ □ □ □□-□- □-□ □□□□□□ -□　□ □ - □-□-□

大屏幕带背光液晶显示仪表

仪表功能

无纸记录仪表

外形尺寸

160×80mm（横）80×160mm（竖）

输入通道

单路

双路

三路（第三路只能电压/电流切换）

控制作用

测量记录

三位式控制

通讯方式

□

参见"通讯方式"

第一变送输出

□

参见"变送输出方式"

第二变送输出

□

参见"变送输出方式"

第一路输入类型

□□

参见"输入类型"

第二路输入类型

□□

参见"输入类型"

第三路输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

第三报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★　型号举例：

①SWP-LCD-R8103-22-08-HL-W-S

　　输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4～20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。

②SWP-LCD-R8203-83-10-LH-T　

　　8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0～10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90～265V供电（开关电源）,横表.
