| SWP-SSR智能防盗型流量/热能无纸记录仪集流量/热能积算与记录于一体，是一种智能化的多功能二次仪表，适用于对各种介质的液体或气体流量或热能进行过程监测，总量累积；借助其记录与远传功能，还可随时调阅或打印过程量变化的历史曲线及相关的历史数据。 |
| 一、仪表特点 |
| 1、可接受多达16路被测信号，根据用户设定要求完成从信号采集、流量/热能积算、控制、记录、追忆到传送的全过程。 |
| 2、 可选择多种流量的温度、压力补偿方式。流量系数K可自动演算完成，方便参数设置。 |
| 3、可根据需要变送输出标准模拟信号，可对传感器馈电输出，组成的系统可省去配电器。 |

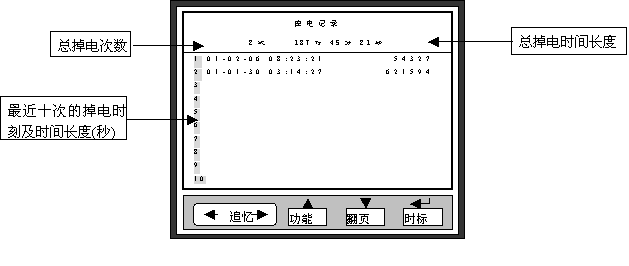

| 4、防盗、掉电记录功能 |
 |
| 5、月、日、班报表 |
|
|
| 二、仪表外形 |
|
型号 |
SWP-SSR系列 |
|
仪表外形 |
 |
仪表尺寸:144×144×220mm
开孔尺寸:137×137mm
重 量:1000g
|
 | | |
| 三、 SWP-SSR系列型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -SSR-L |
□ □ □□-□-□ □-□-□-□ □ |
大屏幕带背光液晶流量/热能显示仪表` |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
144×144×220mm |
|
输入通道数 |
|
|
|
|
|
|
|
|
|
| 一路流量输入、压力输入、温度输入 |
| 二路流量输入、压力输入、温度输入 |
| 三路流量输入、压力输入、温度输入 |
| 四路流量输入、压力输入、温度输入 |
| 五路流量输入、压力输入、温度输入 | |
|
控制作用 |
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温压补偿－查表法 |
| 饱和蒸汽带温压补偿－查表法 | |
|
通讯方式 |
□ |
|
|
|
|
|
|
0:无通讯；2:RS-232；8:RS-485 |
|
输出方式 |
|
|
|
|
|
|
| 无输出 |
| 4～20mA变送输出 |
| 0～10mA变送输出 |
| 1～5V变送输出 |
| 0～5V变送输出 |
| SCR－可控硅过零触发脉冲输出 |
| SSR－固态继电器电压输出 | |
|
输入类型 |
□ |
|
|
|
|
参见"输入类型" |
|
报警输出方式 |
□ |
|
|
|
参见"报警方式" |
|
馈电输出 |
（1－6）P |
|
|
（1－6）路DC24V馈电输出 |
|
存储器容量 |
□ |
|
1:4Mb；2:8Mb；3:12Mb；4:16Mb |
|
供电方式 |
□ |
AC220V电源 | |
| 存储器容量出厂基本配置4Mb，出厂不注明 |
| ★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～10KHz | |
| ★ 全切换输入分度号表 |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
| | |
| ★ 报警方式： |
|
代 码 |
N |
H |
L |
G |
A |
|
报警方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 | |
| ★ 型号举例： |
| SWP-SSR-L8201-22-08-HHL-2P(12Mb) |
| 2路无补偿输入，通讯方式为RS-232，4～20mA变送输出，输入类型为Pt100，第一报警为上限报警，第二报警为上限报警，第三报警为下限报警，2路DC24V馈电输出，12M存储容量。 |
| ★ 通道***多只能做五路带温压补偿的流量。 |
| ★ 当流量无须补偿输入时，该仪表***多可做16通道流量积算仪. |
