| 技术特点 |
| |
| ●使用独特的导压技术，结构合理，工作可靠。 |
| ●防堵塞结构设计，可用于粘稠液体及浆料。 |
| ●应用范围广，可用于原油、渣油、蜡油、硫酸等多种介质。 |
| ●使用温度范围大，可用于高温。 |
| ●可方便的进行温度补偿。 |
| ●安装，调试方便。 |
| ●结构简单，便于维修。 |
| |
| 技术数据 |
| |
| 工作电压 12.5～30 VDC |
| 输出信号 4～20mA二线 |
| 0～20mA三线 |
| 测量范围 0～30m（***大） |
| 精度 1.0、2.0 |
| 稳定性 优于0.1%/年 |
| 允许温度 介质 -20℃-280℃ |
| 环境 -20℃-70℃ |
| 贮存 -40℃-80℃ |
| 传感器材料 导压管 不锈钢1Gr18Ni9Ti |
| 不锈钢喷涂聚四氟乙烯 |
| 过程连接 不锈钢1Gr18Ni9Ti |
| 膜片 96%氧化铝 |
| 密封 氟橡胶 |
| 聚四氟乙烯 |
| 过程连接方式 外螺纹G1 |
| 法兰 |
| |
| 安装 |
| |
| 导压式静压液位变送器有G1螺纹及法兰两种标准的安装方式 |
| |
| G1螺纹安装 供货时提供一个G1六角螺母。 |
安装方式 1、安装位置已有G1螺纹。直接把液位变送器旋入即可
2、安装位置无G1螺纹。可利用现有的Φ34～Φ45的光孔，或安装带有Φ34～Φ45孔的支架，装上液位变送器，并旋上六角螺母固定。 |
| |
| 法兰安装 |
| 标准供货时法兰的安装尺寸符合DN50 GB9119.6-88，安装时直接把法兰固定即可。如果用户已有的安装位置不符合标准供货时法兰尺寸，请在订货时注明所需法兰尺寸或对应的规格及标准号，已满足安装要求。 |
| |
| |

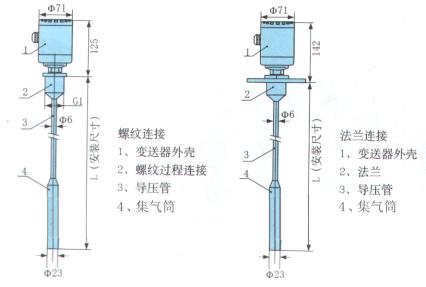

| 外形尺寸 |
 |
| 调试 |
| |
导压式静压液位变送器，出厂时零点及满量程已按压力值标定，安装后应对满量程进行校正。
校正时使介质液位达***大值，把变送器输出值校正到20.000mA，如果现场条件不允许介质液面
达到***大值，则可根据液面的实际数值，用下式计算出对应的电流输出值加以校正： |
|
|
| |
| 配重 |
| |
| 当被测介质不稳定时，探头容易产生位移，从而影响测量精度。这时应将探头固定。这时应将集气筒固定。如果现场不具备固定集气筒的条件，可选用配重，使集气筒重量增加从而起到稳定集气筒的作用。如果选用配重，请在订货时说明。 |
| |
| 导压式静压液位变送器型号内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP-TLG |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
导压式静压液位变送器 |
|
变送器类型 |
G |
|
|
|
|
|
|
|
|
|
标准型 |
|
D |
|
|
|
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
|
|
|
本安型 |
|
过程连接材料 |
3 |
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
5 |
|
|
|
|
|
|
|
|
不锈钢316L |
|
7 |
|
|
|
|
|
|
|
|
不锈钢喷涂聚四氟乙烯 |
|
9 |
|
|
|
|
|
|
|
|
特别约定 |
|
过程连接方式 |
E |
|
|
|
|
|
|
|
外螺纹G1 |
|
F |
|
|
|
|
|
|
|
法兰 |
|
Y |
|
|
|
|
|
|
|
特别约定 |
|
导压管材料 |
3 |
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
7 |
|
|
|
|
|
|
不锈钢喷涂聚四氟乙烯 |
|
9 |
|
|
|
|
|
|
特别约定 |
|
传感器密封件材料 |
1F |
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
|
|
特别约定 |
|
信号输出方式 |
2 |
|
|
|
|
4-20mA二线 |
|
3 |
|
|
|
|
0-20mA三线 |
|
9 |
|
|
|
|
特别约定 |
|
精度等级 |
6 |
|
|
|
1.0 |
|
7 |
|
|
|
2.0 |
|
9 |
|
|
|
特殊要求 |
|
配重 |
H |
|
|
无配重 |
|
Z |
|
|
标准配重 |
|
Y |
|
|
特别约定 |
|
安装尺寸 |
|
|
单位m |
|
量程代号 |
|
见标准量程表 | |
