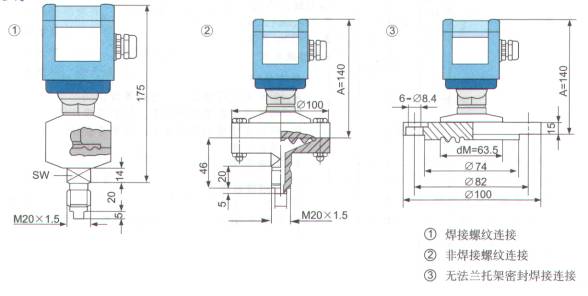

| 本产品采用三种不同结构类型的焊接密封隔膜过程连接方式，能适用于多种不同过程测量。 |
1、 焊接螺纹连接
2、 非焊接螺纹连接
3、 无法兰托架连接。 |
T214为加温度隔离器型，T224为毛细管型，可耐350℃高
1、 温介质，适用于高温、强腐蚀介质。"i"为本安型，
2、 "d"为隔爆型，一般技术性能与SWP－T20基本相同。
|
|
|
| 测量范围 |
| |
| 相对压力 ***大0.0～6.0Mpa ***小0.0～10.0Kpa |
| 负相对压力 ***大-0.1～＋2.4Mpa ***小-5.0～＋5.0Kpa |
| 绝 对 压 力 ***大0.0～6.0Mpa ***小0.0～10.0Kpa |
| |
| 外形结构 |
| |
 |
| |
| 过程连接 |
| |
| 焊接式外螺纹焊接密封隔膜结构连接。螺纹标准M20×1.5内孔Φ11.4mm。非焊接式外螺纹焊接密封隔膜结构连接。螺纹标准M20×1.5内孔Φ11.4mm。无法兰托架式密封焊接隔膜结构连接。 |
| |
| 尺寸 |
| |
| 隔膜尺寸Φ57、Φ63 |
| |
| 接触介质部分材料 |
| |
隔膜材料：不锈钢316L、哈氏合金C276等
螺纹部分：不锈钢1Gr18Ni9Ti、不锈钢316L、哈氏合金C276 |
| |
| 温度影响 |
| |
| 200Pa/10K |
| |
| SWP－T204、SWP－T214、SWP－T224多功能隔膜压力变送器型号内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP－T204 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
隔膜材料 |
1 |
|
|
|
|
|
|
|
|
|
不锈钢316L |
|
3 |
|
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
|
|
哈氏合金C |
|
5 |
|
|
|
|
|
|
|
|
|
钽 |
|
7 |
|
|
|
|
|
|
|
|
|
不锈钢316L喷涂PTFE |
|
9 |
|
|
|
|
|
|
|
|
|
特殊要求 |
|
过程连接材料 |
1 |
|
|
|
|
|
|
|
|
不锈钢316L |
|
3 |
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
9 |
|
|
|
|
|
|
|
|
特殊要求 |
|
过程连接方式 |
A |
|
|
|
|
|
|
|
外螺纹G1/2焊接螺纹 |
|
E |
|
|
|
|
|
|
|
无法兰托架 |
|
F |
|
|
|
|
|
|
|
外螺纹G1/2非焊接螺纹 |
|
Y |
|
|
|
|
|
|
|
特殊要求 |
|
中介液 |
A |
|
|
|
|
|
|
硅油（-40℃~130℃） |
|
E |
|
|
|
|
|
|
甘油（-10℃~150℃） |
|
G |
|
|
|
|
|
|
高温油 |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
信号输出方式 |
2 |
|
|
|
|
|
4~20mA二线 |
|
3 |
|
|
|
|
|
0~20mA二线 |
|
9 |
|
|
|
|
|
特殊要求 |
|
外壳类型 |
A |
|
|
|
|
铝外壳无现场指示，防护等级IP65 |
|
B |
|
|
|
|
铝外壳带数字现场指示，防护等级IP65 |
|
C |
|
|
|
|
铝外壳带模拟现场指示，防护等级IP65 |
|
S |
|
|
|
|
塑料外壳 |
|
Y |
|
|
|
|
特殊要求 |
|
精度等级 |
2 |
|
|
|
0.2 |
|
5 |
|
|
|
0.5 |
|
9 |
|
|
|
特殊要求 |
|
测量范围 |
|
|
|
见标准量程表 |
|
Y |
|
|
非标准量程 |
|
传感器类型 |
|
|
陶瓷电容式 |
|
R |
|
压阻式 |
|
毛细管长度 |
m |
仅用于T224型 | |
