| 概述 |
| |
| SWP-T51系列差压变送器采用世界xj****技术开 发制造的具有优越性能的新型差压变送器，采用完全密封的δ室作为传感元件，无机械运动部件从而 提高了可靠性。差压变送器可以准确地测量低表压、 真空、液位、比重和流量。广泛应用于石油、化工、 纺织、电力、食品、造纸、药业等工业领。
|
|
|
 |
| 技术特点 |
| |
| 精度高，稳定性好 |
| 二线制。 |
| 小型化，重量轻，坚固抗振 |
| 量程，零点外部连续可调 |
| 无机械运动部件，工作可靠，维护简便 |
| 单向过载保护特性好 |
| 全系列统一结构，零部件互换性强 |
| 防爆结构，全天候使用 |
| |
| 工作原理 |
| |
被测介质的高低压力分别进入测量元件的高低压室，作用于隔离膜片上，填充液把两隔离膜片的压
力信号传送到中心测量膜片上，中心测量膜片是一个张紧的弹性元件，作用在其上的两侧压力差使中心 测量膜片产生一个对应于压力差的变形，其变形位移与所测压力差成正比，这个位移使电容极板产生相应的电容变化，电子线路检测到这一电容变化并放大转换成对应的电流信号。如果低压室通大气，高压室接被测介质这时就可测得介质的相对压力。同样，如果低压室为真空，高压室接被测介质这时就可测得介质的******压力。 |
| |

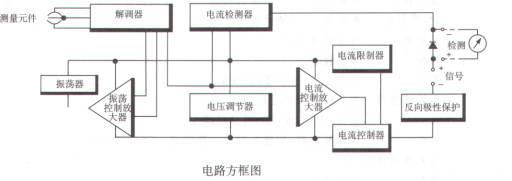

| 电路原理 |
| |
|
|
| |

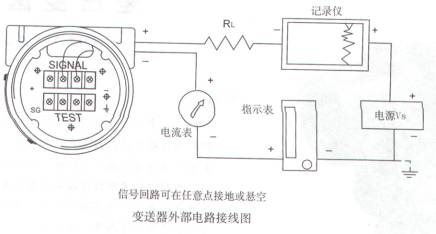

| 电气连接 |
| |
|
|
|
|
| 技术参数 |
| |
测量介质 液体、气体和蒸气
测量范围 0-0.16KPa至0-40MPa

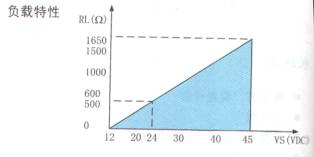

工作电压 12-45 V DC（一般使用24 V DC）
输出信号 4-20 mA DC
防爆等级 隔爆型ExdⅡBT5
本质安全型ExiaⅡCT6
量程和零点 外部连续可调
正负迁移 正向***大迁移率为***小校调量程的500%
负向***大迁移率为***小校调量程的600%
阻尼 充硅油时，0.25~1.67 S连续可调
启动时间 2 S
温度范围 环境温度-20~85℃
介质温度-40~100℃（法兰式充高温硅油时15~315℃）
贮存温度-40~100℃
精度 0.2 0.5
温度影响 ±0.2%/10K
静压影响 微差压≤±10%
差压 ≤±0.5%
高静压≤±2.0%
结构材料 隔离膜片 不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
排放阀 不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
法兰和接头 碳钢镀镍 不锈钢316L 哈氏合金C276 蒙耐尔合金
O型密封圈 氟橡胶 丁腈橡胶 灌充液 硅油或惰性油
螺栓 碳钢镀镍 外壳 铝合金 防护等级IP65

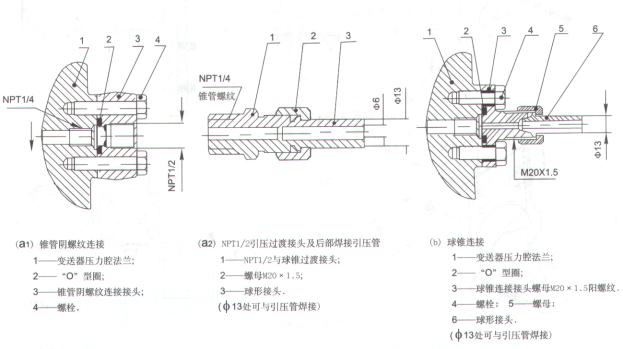

引压连接件 法兰NPT1/4中心距54mm
接头NPT1/2或M20×1.5阳螺纹
球锥面密封，带接头时中心距50.8、54、57.2mm
信号线连接孔G1/2
重量 约5.4Kg |
| |
| 产品系列规格 |
| |
|
序号 |
名称 |
型号 |
测量范围 |
***大工作压力（MPa） |
精度等级 |
|
1 |
基本性差压变送器 |
SWP-51DP |
0-1~6KPa |
6.9 |
0.2 |
|
0-6 KPa ~1MPa |
14 |
0.5 |
|
2 |
高静压型差压变送器 |
SWP-T51HP |
0-6 KPa ~2.5MPa |
32 |
0.25 |
|
0.5 |
|
3 |
微差压型差压变送器 |
SWP-T51DR |
0-125~1250Pa |
6.0 |
0.5 |
|
4 |
差压流量变送器 |
SWP-T51DL |
0-1~6KPa |
6.9 |
0.25 |
|
0-6~250KPa |
14 |
0.5 |
|
5 |
远传差压变送器 |
SWP-T51DP |
0-6~250KPa |
|
0.5 |
|
远传压力变送器 |
SWP-T51GP |
0-0.16~10MPa |
|
6 |
相对压力变送器 |
SWP-T51GP |
0-1KPa~40MPa |
|
0.25 |
|
0.5 |
|
7 |
******压力变送器 |
SWP-T51AP |
0-6KPa~10MPa |
|
0.25 |
|
0.5 |
|
8 |
液位变送器 |
SWP-T51LT |
0-6KPa~1MPa |
2.5 |
0.25 |
|
0.5 | |
| |
| 变送器型号命名 |
| |
|
型号 |
代码 |
说明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
|
|
品种 |
DP |
|
|
|
|
差压变送器 |
|
HP |
|
|
|
|
高静压差压变送器 |
|
DP |
|
|
|
|
微差压变送器 |
|
DL |
|
|
|
|
√ΔP差压流量变送器 |
|
AP |
|
|
|
|
******差压变送器 |
|
GP |
|
|
|
|
压力变送器 |
|
LT |
|
|
|
|
法兰式差压变送器 |
|
DP/GP |
|
|
|
|
远传差压、压力变送器 |
|
量程范围 |
2 |
|
|
|
0-125~1250Pa |
|
3 |
|
|
|
0-1~6KPa |
|
4 |
|
|
|
0-6~40KPa |
|
5 |
|
|
|
0-40~250KPa |
|
6 |
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
0-1.6~10MPa |
|
9 |
|
|
|
0-6~25MPa |
|
0 |
|
|
|
0-10~40MPa |
|
输出 |
E |
|
|
4~20mA DC |
|
F |
|
|
4~20mA DC（DR专用） |
|
J |
|
|
4~20mA DC 输出为√ΔP |
|
S |
|
|
智能 |
|
结构材料 |
|
|
法兰接头 |
排气/排气阀 |
隔离膜片 |
灌充液体 |
|
22 |
|
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|
23 |
|
316不锈钢 |
316不锈钢 |
哈氏合金C-276 |
|
24 |
|
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
|
316不锈钢 |
316不锈钢 |
钽 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
钽 |
|
44 |
|
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
附加功能 |
M1 |
0-100%线性指示 |
|
M2 |
0-100%平方根指示数 |
|
M3 |
31/2LCD数字显示器 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架 |
|
D1 |
压力室泄放阀位于上部 |
|
D2 |
压力室泄放阀位于下部 |
|
不注 |
NPT1/2锥管阴螺纹连接块 |
|
C1 |
NPT1/2引压接头、后部焊接Φ14引压管 |
|
C2 |
M20×1.5丁字形阳螺纹连接块 |
|
C2 |
M20×1.5丁字形螺纹连接块另加丁字形接头 |
|
D |
隔爆型 Exd Ⅱ BT4 |
|
I |
本安型 Exia Ⅱ CT6 | |
| |
| 一、基型变送器 |
|
|
| 构造与外形尺寸
|
 |
 |
| |

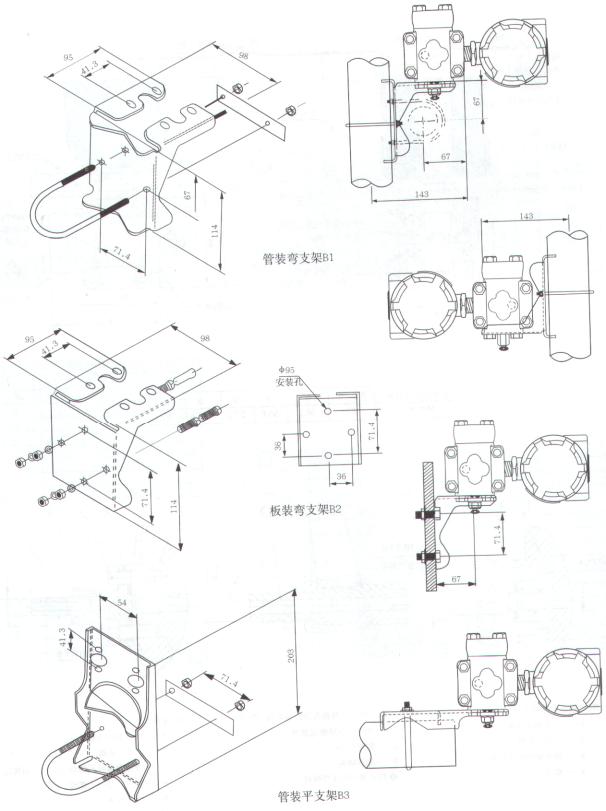

| 安装方式 |
| |
|
|
| |
| SWP-T51DP型差压变送器型号内容 |
| |
|
型号 |
代码 |
说明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DP型差压变送器 |
|
品种 |
DP |
|
|
|
|
DP基本型差压变送器 |
| 量程范围 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
8 |
|
|
|
0-1170~6890KPa |
|
输出 |
E |
|
|
4~20mADC，带可调阻尼 |
|
结构材料 |
|
|
法兰接头 |
排气/排气阀 |
隔离膜片 |
注 |
|
22 |
|
316SST |
316SST |
316不锈钢 |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
24 |
|
316SST |
316SST |
蒙耐尔合金 |
|
|
25 |
|
316SST |
316SST |
钽 |
|
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
特殊订货 |
|
35 |
|
哈氏合金C |
哈氏合金C |
钽 |
特殊订货 |
|
44 |
|
蒙耐尔合金 |
蒙耐尔合金 |
蒙耐尔合金 |
特殊订货 |
|
选用件 |
M1 |
线性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶显示表（0~100%线性） |
|
B1 |
管装弯支架（管外径Φ50~60） |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架（管外径Φ50~60） |
|
D1 |
法兰侧面上部用排气、排液阀 |
|
D2 |
法兰侧面下部用排气、排液阀 |
|
d |
隔爆型：防爆等级ExdⅡBT5 |
|
i |
本安型：防爆等级ExiaⅡCT6 |
|
J |
"丁字型"接头：M20×1.5阳螺纹 |
|
N |
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
NPT1/2引压过渡接头及后部焊接引压管（不锈钢） | |
| |
| SWP-T51HP型高静压差压变送器型号内容 |
| |
|
型号 |
代码 |
说明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51HP型高静压差压变送器 |
|
品种 |
HP |
|
|
|
|
高静压差压变送器 |
|
量程范围 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
输出 |
E |
|
|
4~20mADC，带可调阻尼 |
|
结构材料 |
|
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
选用件 |
M1 |
线性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶显示表（0~100%线性） |
|
B1 |
管装弯支架（管外径Φ50~60） |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架（管外径Φ50~60） |
|
D1 |
法兰侧面上部用排气、排液阀 |
|
D2 |
法兰侧面下部用排气、排液阀 |
|
d |
隔爆型：防爆等级ExdⅡBT5 |
|
i |
本安型：防爆等级ExiaⅡCT6 |
|
J |
"丁字型"接头：M20×1.5阳螺纹 |
|
N |
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
NPT1/2引压过渡接头及后部焊接引压管（不锈钢） | |
| |
| SWP-T51DR型微差压变送器型号内容 |
| |
|
型号 |
代码 |
说明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DR型微差压变送器 |
|
品种 |
DR |
|
|
|
|
微差压变送器 |
|
量程范围 |
2 |
|
|
|
0-0.125~1.5KPa |
|
输出 |
F |
|
|
4~20mADC，带可调阻尼 |
|
结构材料 |
|
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
选用件 |
M1 |
线性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶显示表（0~100%线性） |
|
B1 |
管装弯支架（管外径Φ50~60） |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架（管外径Φ50~60） |
|
D1 |
法兰侧面上部用排气、排液阀 |
|
D2 |
法兰侧面下部用排气、排液阀 |
|
d |
隔爆型：防爆等级ExdⅡBT5 |
|
i |
本安型：防爆等级ExiaⅡCT6 |
|
J |
"丁字型"接头：M20×1.5阳螺纹 |
|
N |
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
NPT1/2引压过渡接头及后部焊接引压管（不锈钢） | |
| |
| 二、SWP-T51DP/GP远传差压/压力变送器 |
| |
SWP-T51DP/GP变送器加装密封远传装置后构成SWP-T51DP/GP远传差压/压力变送器。它可避免被测介质直接与变送器隔离膜片接触，适用于以下情况：
1、 被测介质对变送器接头和敏感元件有腐蚀作用时。
2、 需将高温介质与变送器隔离时。
3、 被测介质粘度高或有固体悬浮物易堵塞时。
4、 被测介质如果用引压管引出易固化或结晶时。
5、 更换被测介质需冲洗以防交混时。
6、 须保持卫生条件，防止污染时。 |
| |

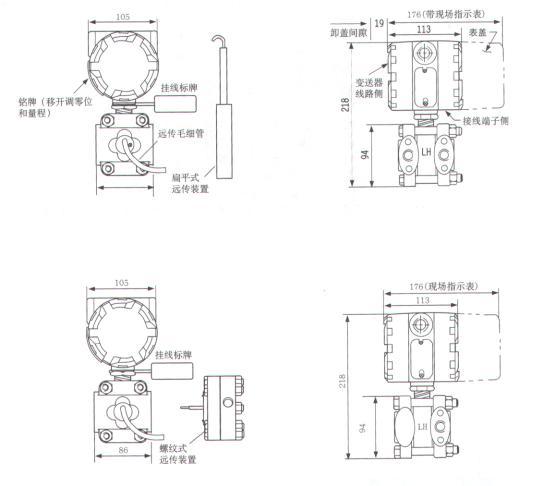

| 外形尺寸 |
| |
|
|
| |
| 远传法兰尺寸及选型 |
| |
安装法兰标准按ANSI，管道尺寸3"、4"，等级为150LB（2.5MPa）、300LB
（5MPa）。也可按GB9116-88、DN80、DN100，PN=2MPa |
|
|
|
|
| |
| 1、PFW型扁平式远传法兰（标准3"，2.5MPa） |
| |
|
|
| |
| PFW扁平式远传法兰选型内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
PFW |
□ |
□ |
□ |
PFW 扁平式远传法兰 |
|
型式 |
11 |
|
|
标准80（3"）法兰 |
|
远传法兰膜片材料 |
A |
|
316L |
| B |
|
哈氏合金C276 |
| C |
|
钽 |
|
壳体材料 |
11 |
316SST | |
| |
2、RTW型螺纹安装式远传法兰

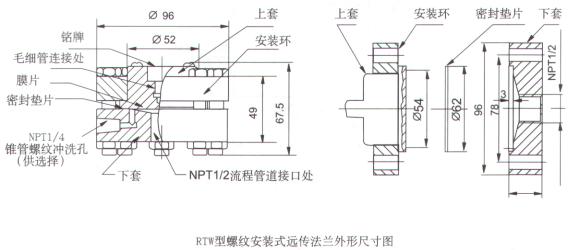

（***大工作压力10MPa）选型见6、4、2表，外形尺寸见下图 |
| |
|
|
| |
| RTW螺纹安装式远传法兰选型内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
RTW- |
□ |
□ |
□ |
□ |
□ |
RTW 螺纹安装式远传法兰（***大工作压力10MPa） |
|
冲洗备用孔 |
11 |
|
|
|
|
无 |
|
21 |
|
|
|
|
有 |
|
远传法兰膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
钽 |
|
结构件材料 |
11 |
|
|
上套316SST，安装环为碳钢，垫片为石棉或氟橡胶 |
|
31 |
|
|
上套、安装环为316SST，垫片为石棉或氟橡胶 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
引压连接孔 |
13 |
NPT1/2锥管螺纹 | |
| |
| 3、EFW插入式远传法兰（标准3"或4"，工作压力2.5MPa） |
| |

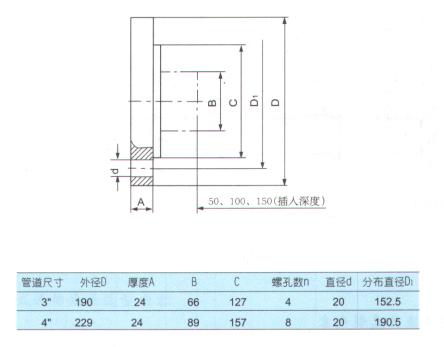

| 外形尺寸 |
| |
|
|
| |
| EFW插入式远传法兰选型内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
EFW- |
□ |
□ |
□ |
□ |
EFW 插入式远传法兰 |
|
插入直径和接触介质部分的材料 |
11 |
|
|
|
80（3"） 316L |
|
12 |
|
|
|
80（3"） 哈氏合金C（特殊订货） |
|
13 |
|
|
|
100（4"） 316L |
|
14 |
|
|
|
100（4"） 哈氏合金C（特殊订货） |
|
膜片材料 |
A |
|
|
316L |
|
B |
|
|
哈氏合金C276 |
|
C |
|
|
钽 |
|
插入长度mm |
20 |
|
50（2"） |
|
40 |
|
100（4"） |
|
60 |
|
150（6"） |
|
法兰材料和额定压力（38℃时） |
A11 |
碳钢镀锌 150#***大工作压力为2.5MPa |
|
A12 |
碳钢镀锌 300#***大工作压力为5MPa | |
| |
| 4、RFW型法兰安装式远传法兰 |
| |
| 外形尺寸 |
| |
|
|
| |

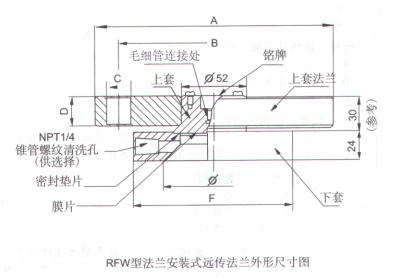

| RFW型法兰安装式远传法兰外形尺寸 |
| |
|
上套法兰 |
下套法兰 |
|
公称管径（英寸) |
公称压力（LB/Mpa） |
外径A |
厚度D |
螺孔中心距B |
螺孔数量n |
拴孔直径C |
直径Φ（mm） |
直径F（mm） |
|
1 |
150/2 |
108 |
14.3 |
79.4 |
4 |
16 |
26.9 |
63.5 |
|
300/5 |
124 |
17.2 |
88.9 |
4 |
20 |
66.5 |
|
1.5 |
150/2 |
127 |
17.2 |
98.4 |
4 |
16 |
41.9 |
78.74 |
|
300/5 |
156 |
20.7 |
114.5 |
4 |
23 |
|
2 |
150/2 |
152 |
19.1 |
120.6 |
4 |
20 |
52.5 |
95.25 |
|
300/5 |
165 |
22.2 |
127.0 |
8 |
20 |
|
3 |
150/2 |
191 |
23.8 |
152.4 |
4 |
20 |
79 |
127 |
|
300/5 |
210 |
25.5 |
168.3 |
8 |
23 |
|
4 |
150/2 |
229 |
23.8 |
190.5 |
8 |
20 |
103
|
157.2 |
|
300/5 |
254 |
31.8 |
200 |
8 |
23 | |
| |
| RFW法兰安装式远传法兰选型内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
RFW- |
□ |
□ |
□ |
□ |
□ |
RFW 法兰安装式远传法兰 |
|
冲洗备用孔 |
11 |
|
|
|
|
无 |
|
21 |
|
|
|
|
有 |
|
远传法兰膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
钽 |
|
结构件材料 |
11 |
|
|
上套316SST，安装环为碳钢，垫片为石棉或氟橡胶 |
|
31 |
|
|
上套、安装环为316SST，垫片为石棉或氟橡胶 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
|
|
下套尺寸 |
额定***大工作压力（38℃） |
|
21 |
150# |
2.5MPa（推荐选用） |
|
22 |
300# |
5MPa |
|
41 |
150# |
2.5MPa |
|
42 |
300# |
5MPa |
|
51 |
150# |
2.5MPa |
|
51 |
300# |
5MPa |
|
71 |
150# |
2.5MPa（推荐选用） |
|
72 |
300# |
5MPa |
|
91 |
150# |
2.5MPa |
|
92 |
300# |
2.5MPa | |
| |
| 灌充液特性 |
| |
|
灌充液代号 |
灌充液 |
温限 |
比重 |
温度膨胀系数 |
25℃时的粘度(MPa.S) |
|
D |
普通硅油 |
-40至150℃ |
0.934 |
0.00108 |
9.5 |
|
S |
高温硅油 |
-15至315℃ |
1.07 |
0.00053 |
44~50 |
|
F |
惰性填充液（氟油） |
-45至205℃ |
1.85 |
0.000864 |
6.5 | |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品种 |
GP/DP |
|
|
|
|
|
|
远传压力、差压变送器 |
|
测量范围 |
4 |
|
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
|
|
8 0-1.6~10MPa |
|
输出 |
E |
|
|
|
|
4~20mA DC、带可调节阻尼 |
|
法兰材料、隔离膜片 |
22 |
|
|
|
316SST 316L |
|
远传装置 |
S1 |
|
|
一个远传装置 |
|
S2 |
|
|
二个远传装置 |
|
选用件（不选择不填） |
M1 |
|
线性指示表（0~100%刻度） |
|
M2 |
|
平方根指示表（0~10刻度） |
|
M4 |
|
31/2位LCD液晶显示表（0~100%线性） |
|
B1 |
|
管装弯支架（管外径Φ50~60） |
|
B2 |
|
板装弯支架 |
|
B3 |
|
管装平支架（管外径Φ50~60） |
|
d |
|
隔爆型：防爆等级ExdⅡBT5 |
|
i |
|
本安型：防爆等级ExiaⅡCT6 |
|
J |
|
"丁字型"接头：M20×1.5阳螺纹 |
|
N |
|
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
|
NPT1/2引压过渡接头及后部焊接引压管/不锈钢 |
|
附加 |
/□ |
远传法兰型号PFW、RTW、RFW、EFW | |
| |
| 三、压力变送器 |
| |
SWP-T51GP相对压力变送器测量范围大，***小可测量1KPa的压力，可用于液体、气体和蒸气的测量。
SWP-T51AP******压力变送器可对诸如除气系统、蒸馏塔、蒸发器和结晶器等装置的******压力进行测量。可用于液体、气体和蒸汽的测量。 |
| |
| SWP-T51GP/AP相对/******压力变送器型号内容 |
| |
|
型号 |
代码 |
说明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
|
|
品种 |
GP |
|
|
|
相对压力变送器 |
|
AP |
|
|
|
******压力变送器 |
|
测量范围 |
3 |
|
|
0-1~6KPa（不含AP） |
|
4 |
|
|
0-6~40KPa |
|
5 |
|
|
0-40~250KPa |
|
6 |
|
|
0-0.16~1MPa |
|
7 |
|
|
0-0.4~2.5MPa |
|
8 |
|
|
0-1.6~10MPa |
|
9 |
|
|
0-6~25MPa（不含AP） |
|
0 |
|
|
0-10~40MPa（不含AP） |
|
结构材料 |
|
|
法兰和接头 |
排液阀 |
隔离膜片 |
|
22 |
|
316SST |
316SST |
316L |
|
23 |
|
316SST |
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
316SST |
蒙耐尔合金 |
|
25 |
|
316SST |
316SST |
钽 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
钽 |
|
44 |
|
蒙耐尔合金 |
蒙耐尔合金 |
蒙耐尔合金 |
|
选用件 |
M1 |
线性指示表（0~100%刻度） |
|
M2 |
3 1/2位LCD液晶显示表（0~100%线性） |
|
B1 |
管装弯支架（管外径Φ50~60） |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架（管外径Φ50~60） |
|
D1 |
法兰侧面上部用排气、排液阀 |
|
D2 |
法兰侧面下部用排气、排液阀 |
|
d |
隔爆型：防爆等级ExdⅡBT5 |
|
i |
本安型：防爆等级ExiaⅡCT6 |
|
j |
丁字型"接头：M20×1.5阳螺纹 |
|
N |
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
NPT1/2引压过渡接头及后部焊接引压管（不锈钢） | |
| |
| 四、液位变送器 |
| |
| 液位变送器的安装法兰标准按ANSI，管道尺寸3"、4"，等级为150LB（2.5MPa）、300LB（5MPa）。也可按GB9116-88、DN80、DN100，PN=2MPa |
| |
| 外形尺寸 |
|
|
| |

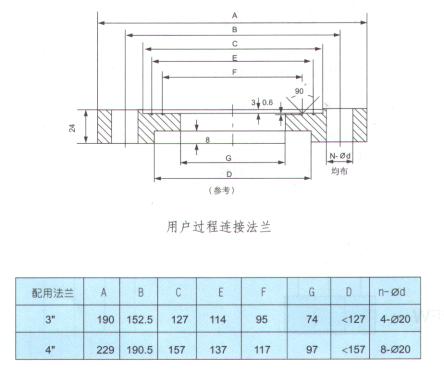

| 用户应按接触介质特性，自行选择法兰密封垫圈材质，本厂推荐石棉橡胶、氟橡胶、尼龙、聚四氟乙烯等材料。 |
 |
| SWP-T51LT液位变送器选型内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品种 |
LT |
|
|
|
|
|
LT液位变送器 |
|
测量范围 |
4 |
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
0-0.16~1MPa |
|
连接形式 |
1 |
|
|
|
平法兰 |
|
3 |
|
|
|
插入式法兰 |
|
类型 |
A0 |
|
|
3"平法兰 |
|
B0 |
|
|
4"平法兰 |
|
A2 |
|
|
3"插入长度50mm |
|
A4 |
|
|
3"插入长度100mm |
|
A6 |
|
|
3"插入长度150mm |
|
B2 |
|
|
4"插入长度50mm |
|
B4 |
|
|
4"插入长度100mm |
|
B6 |
|
|
4"插入长度150mm |
|
接触介质零件的材料 |
|
|
低压侧压力室及接液膜片 |
高压侧接液隔离膜片 |
|
22 |
|
316SST |
316SST |
|
23 |
|
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
蒙耐尔合金 |
|
25 |
|
316SST |
钽 |
|
33 |
|
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
钽 |
|
44 |
|
蒙耐尔合金 |
蒙耐尔合金 |
|
选用件 |
M1 |
线性指示表（0~100%刻度） |
|
M4 |
3 1/2位LCD液晶显示表（0~100%线性） |
|
D1 |
低压侧法兰侧面上部用排气、排液阀 |
|
D2 |
低压侧法兰侧面下部用排气、排液阀 |
|
d |
隔爆型：防爆等级ExdⅡBT5 |
|
i |
本安型：防爆等级ExiaⅡCT6 |
|
J |
"丁字型"接头：M20×1.5阳螺纹 |
|
N |
"腰 型"接头：NPT1/2锥管螺纹 |
|
C12 |
NPT1/2引压过渡接头及后部焊接引压管（不锈钢） | |
