| SWP-SPC2000控制系统适用于中小型企业的技术改造与管理升级。也可作为一个子系统参予到控制网络中去。它的主要特征是： 将控制功能分散到若干个智能控制单元，然后用通讯方式将数据集中到上位机进行分析监控管理。 |
| SWP-SPC2000 系统融计算机技术 、控制技术 、通讯技术于一体 ，从而成为当今控制系统的一种分支。该系统分散程度高， 安全可靠， 容易扩充， 组态方便。可以完成调节控制、联锁保护、数据采集、记录分析、报表打印等多任务控制。 |
| SWP 系列仪表或SWP系列转换模块可与各种带串行通信的控制器联机 ( 如电脑 、可编程控制器、各种计算机等) ，组成控制系统。 如配用SWP数据采集器和SWP系统监控软件 ，即可组成功能强大的 SPC控制系统。一台上位机 ( 电脑、可编程控制器、各种计算机等 ) 的扩展口可插入多块接口卡，以连接所需的SWP系列仪表、SWP系列转换模块或其它部件。 |
| 目前，SWP-SPC2000控制系统已广泛应用于生物、化工、石油、冶金、轻工、医药、食品、航空航天等各个领域。我们愿以真诚的服务，优良的产品，雄厚的技术实力支持您更上一层楼。 |
| 一、 系统配置接线 |
| 1、系统配置A（标准型） |
| 系统采用SPC2000版工控组态软件可方便组成高性能、低价位的工控系统，用户可轻松组态，将SWP系列仪表与PC机直接通讯，同时还可通过另外串口连接其它的设备（如PLC，变频器，其它厂家的仪器仪表），并可内插各种A/D，D/A，I/O模块实现在线控制。 |
| 系统配置连接图示如下： |
|
|
| 2、 系统配置B（现场数据采集器型） |
| 系统配置B采用通用采集器，每块采集器有16路输入通道，每路输入分度号都可wn****切换。***多可接32块，共有512路输入（32块×16路）。进一步提高系统可靠性与安全性。 |
| 可由用户自行编程组态构成监视、控制系统。亦可配用基于中文WINDOWS'98平台的SWP工业控制软件。 |
| 系统配置连接图示如下： |
|
|
| ★ 通讯电缆可采用双芯屏蔽线或双绞线 |

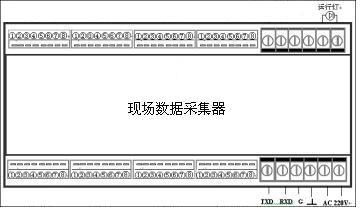

| SWP系列现场数据采集器结构及接线图： |
|
|
| 二、 系统硬件配置 |
|
序号 |
设备名称 |
规格 |
备注 |
|
1 |
工业控制机 |
PIII850，64MRAM，10GHD以上 |
用户可自选 |
|
2 |
显示器 |
17'彩显 |
用户可自选 |
|
3 |
通讯转换模块 |
ADAM-4520 |
用户可自选 |
|
4 |
不间断电源UPS |
500KVA |
用户可自选 |
|
5 |
打印机 |
HP6L |
用户可自选 | |
| 三、 系统软件配置 |
| SWP-SPC2000系统软件：该系统上位管理软件是基于WINDOWS/WINNT平台上开发的系统软件，在原版SPC系统软件的基础上增强了网络功能，可满足网控一体化要求。其具体功能如下： |
| 1、 具有多窗口的流程图显示，趋势图显示功能。 |
| 2、 参数设置、记录，数据记录，制表功能。 |
| 3、 可加载多种厂家设备（仪表，变频器，PLC，功能卡）。 |
| 4、 可实现网络数据共享，远程监控功能。 |
|
|
| 四、 系统安装： |
| 1、 SWP仪表安装于测量现场仪表室，系统布线及安装由订货厂家自行解决。微机及SWP数据采集器安装于调度室。 |
| 2、 仪表安装与常规仪表类同。RS-485通讯接线为二线制，只需将全部仪表的通讯输出线T/R（A）、T/R（B）并连，接入SWP数据采集器即可。 |
| 3、 数据采集器与计算机之间采用RS-232通讯方式，只需将数据采集器与PC的通讯接头插入计算机的串行口（如COM1或COM2）即可。 |
| 五、 系统监控软件画面组成： |
| 系统监控画面可根据用户要求开发或用户自行编程。如： |

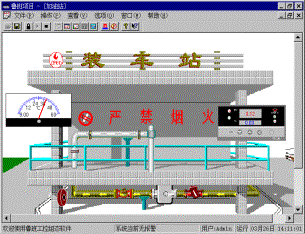

| 装车站监控图 |
|
|

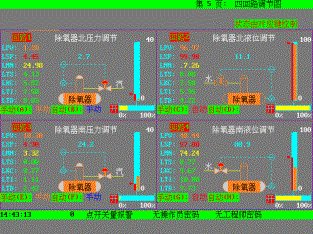

| 回路调节图 |
|
|

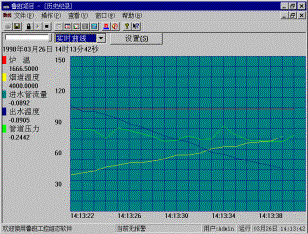

| 趋势图 |
|
|

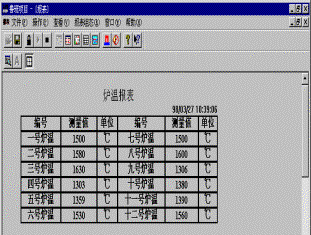

| 报表 |
|
|
| 注：各监控画面均由用户自行设计，如需代为设计，请提供详细技术说明及各项指标要求。 |
