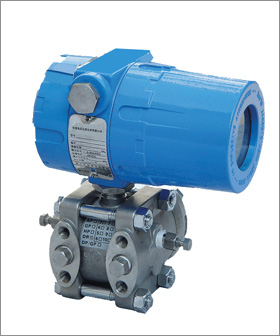

1151DR型微差压变送器
以差动电容为检测原理，组成微差压电容式变送器，输入压力为0-50～1000Pa
,输出4～20mA DC模拟信号。使用对象：液体、气体和蒸气。
|
1151DR型 |
微差压变送器
|
|
|
1 |
0-50～300Pa |
|
2 |
0-0.1～1kPa |
|
|
代号 |
功能 |
|
E |
普通模拟型(输出:4～20mA) |
|
G |
常规智能型(输出:4～20mA) |
|
S |
标准智能型(输出:4～20mA带HART总线协议) |
|
|
代号 |
结 构 材 料
|
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油
|
|
23 |
316不锈钢 |
316不锈钢 |
哈氏C-276 |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|
|
代号 |
?
静压MPa
|
|
A
|
1
|
|
|
代号 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.2%FS |
|
代号 |
电气连接头 |
|
L1 |
M20X1.5内螺纹 |
|
L2 |
1/2NPT内螺纹 |
|
|
代号 |
附加选项 |
|
M1 |
0～100%线性指示表头 |
|
M3 |
数字显示表头 |
|
B1 |
2″管装弯支架 |
|
B2 |
墙装/板装弯支架 |
|
B3 |
2″管装平支架 |
|
D0 |
泄放阀在压力室中部 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
C0 |
1/2″锥管内螺纹接头 |
|
C1 |
1/2″引压接头及后部焊接引压管φ14（供货时含C0） |
|
C2 |
丁字形螺纹接头M20X1.5 |
|
d |
隔爆型EXd ⅡCT5 |
|
I |
本安型EXiaⅡ CT6 |
|
1151DR 2 E 22 A Q1 L1 M1B1C0 ← 选型举例 | |
