主要技术参数：

• 采用新型电磁隔离，感应式输入，高精度，微功耗
• 线性测量范围：0---120%标称输入
• 频响：25Hz---5KHz，特别适用于工频至中频的电流测量
• 额定环境温度：0---+50摄氏度
• 隔离电压大>2.5KV_{DC，^1分钟}
• _{^{过载能力：30倍标称输入，持续5秒}}
• _{^{平均无故障工作时间>5万小时}}
• 输入电流：0--5A AC/(25---5000Hz)
• 输出电压：0～5V DC
• 供电电压：24V DC

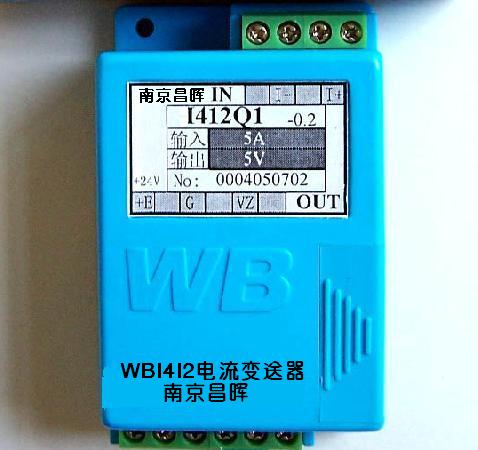

  产品介绍：

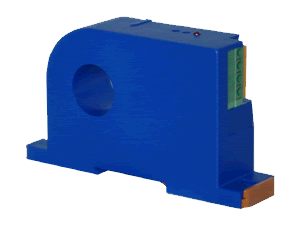

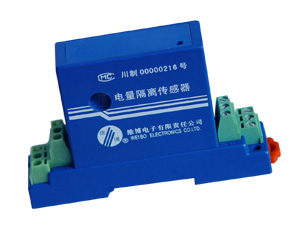

  本产品采用特制隔离模块，对电网和电路中的工频交流电流进行实时测量，具有体积小、功耗低、高精度、高隔离、低漂移、温度范围宽等特点。本产品适用于电源设备、电力网监测自动化系统、工控监测系统、铁路信号系统等。 主要特点： ●电磁隔离 ●交流电压测量 ●高精度变送 ●高可靠，低漂移 ●微功耗 ●阻燃外壳 ●安装，接线方便   元件型交流电流传感器选型表及基本参数： 产品型号 CHNJ-WB1411D47 CHNJ-WB1412D41 CHNJ-WB1414D41 输入范围 0.5A…8A 0.5A…8A 0.5A…8A 输出规格 0…3.5V / 0…5V 0…5V 4-20mA 输出特性 跟踪电压 平均电压 平均电流 精度等级 < 0.1% < 0.2 % < 0.5 % 负载能力 5mA 5mA 6V 响应时间 < 15μs < 300ms < 300ms 温度漂移 50ppm/℃ 150ppm/℃ 150ppm/℃ 供电电源 ±12Vdc（±15Vdc） +12Vdc（+24Vdc） +12Vdc（+24Vdc） 静态功耗 5mA 3mA 6.7mA 安装 采用1mm插针直插式安装 采用1mm插针直插式安装 采用1mm插针直插式安装

  0.5A～8A交

  产品型号	CHNJ-WB1411S47	1412S41	1412S45	1414S41	1415S41	1417S41
  输入范围	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A
  输出规格	0…3.5V / 0…5V	0…5V / 0…10V	0…5V / 0…10V	0…20mA /4…20mA	0…5V	0…20mA /4…20mA
  输出特性	跟踪电压	平均电压	平均电压	平均电流	真有效电压	真有效电
